Ključni dejavniki pri izbiri čipa za RFID trakove z vgrajenim čipom za projekte prilagoditve

Ko sem prvič začel ocenjevati možnosti čipov za razvoj po meri izdelane RFID rokavice z čipom, sem predpostavil, da bo tehnični list vseboval vse podatke, ki jih potrebujem. Hitro sem ugotovil, da številke na papirju redko napovedujejo dejansko delovanje rokavice na zapestju – izbira napačnega tipa čipa pa lahko pomeni popolno ponovno oblikovanje po fazi prototipa. V tem članku so opisani osnovni kriteriji izbire, ki resnično določajo, ali bo vaša po meri izdelana RFID rokavica uspešna v uporabi, ne le v laboratoriju.

Zakaj izbira čipa določa vsako naslednjo odločitev

Čip, vgrajen v RFID srajčko z vgrajenim čipom, določa delovno frekvenco, razdaljo branja, kapaciteto pomnilnika, varnostno arhitekturo in združljivost z bralniki celotnega sistema. Če spremenite čip po tem, ko je antena že zasnovana, se spremeni celotna geometrija vložka. Če za vašo infrastrukturo bralnikov izberete napačen čip, se zapestnica spremeni v plastiko dekorativnega dodatka namesto funkcionalnega identifikacijskega sredstva.

Pred primerjavo določenih družin čipov se splača vprašati: kaj naj bi vaš projekt dejansko dosegel? Če vaš sistem potrebuje le branje edinstvenega identifikatorja na vhodu, so vaše zahteve bistveno drugačne od projekta, ki hranijo stanja brezgotovnih plačil ali dovoljenja za dostop v več območij. Čip, ki ga potrebujete v vsakem primeru, se zelo razlikuje – prav tako se razlikuje tudi nabavna cena.

Razumevanje frekvenčnih pasov

Projekti po meri izdelanih RFID sponk z vgrajenim čipom običajno delujejo na treh frekvenčnih območjih; izbor sponke je omejen z infrastrukturo vašega bralnika – ne s katalogom čipov.

• NF 125 kHz: Zastarela tehnologija za bliskovno prepoznavanje. Počasnejši hitrosti branja, krajši dosežni razmik; pogosto uporabljena v starejših sistemih za nadzor dostopa. Omejena pomnilniška zmogljivost, večinoma brez šifriranja. Primerna za ponovno uporabo v institucijah, kjer je obstoječa infrastruktura bralnikov omejena le na NF.
• VF 13,56 MHz (NFC): Trenutno prevladujoča frekvenca za razvoj po meri izdelanih programabilnih RFID sponk. Vključuje družine čipov MIFARE, NTAG in DESFire. Kompatibilna z napravami NFC, ki so vgrajene v pametne telefone, pri uporabi čipov NTAG ali standarda ISO 14443. Pri nadzorovanih pogojih je razmik branja 10–15 cm; na zapestju pa ga zaradi prisotnosti telesa (detuning) v praksi zmanjša na 5–8 cm.
• ZV 860–960 MHz: Brezžično branje na dolgo razdaljo, sledi protokolu EPC Gen2 / ISO 18000‑6C. Uporablja se za nadzor dostopa na stadionih ter v logističnih in dobavnih verigah, kjer je oblikovanje sistema za branje na vratih na razdalji 1–3 m ključna zahteva. UHF čipi v obliki zapestnic izkušajo pomembno absorpcijo s strani telesa, kar je ključen dejavnik, ki ga podatkovne liste čipov pogosto podcenjujejo.

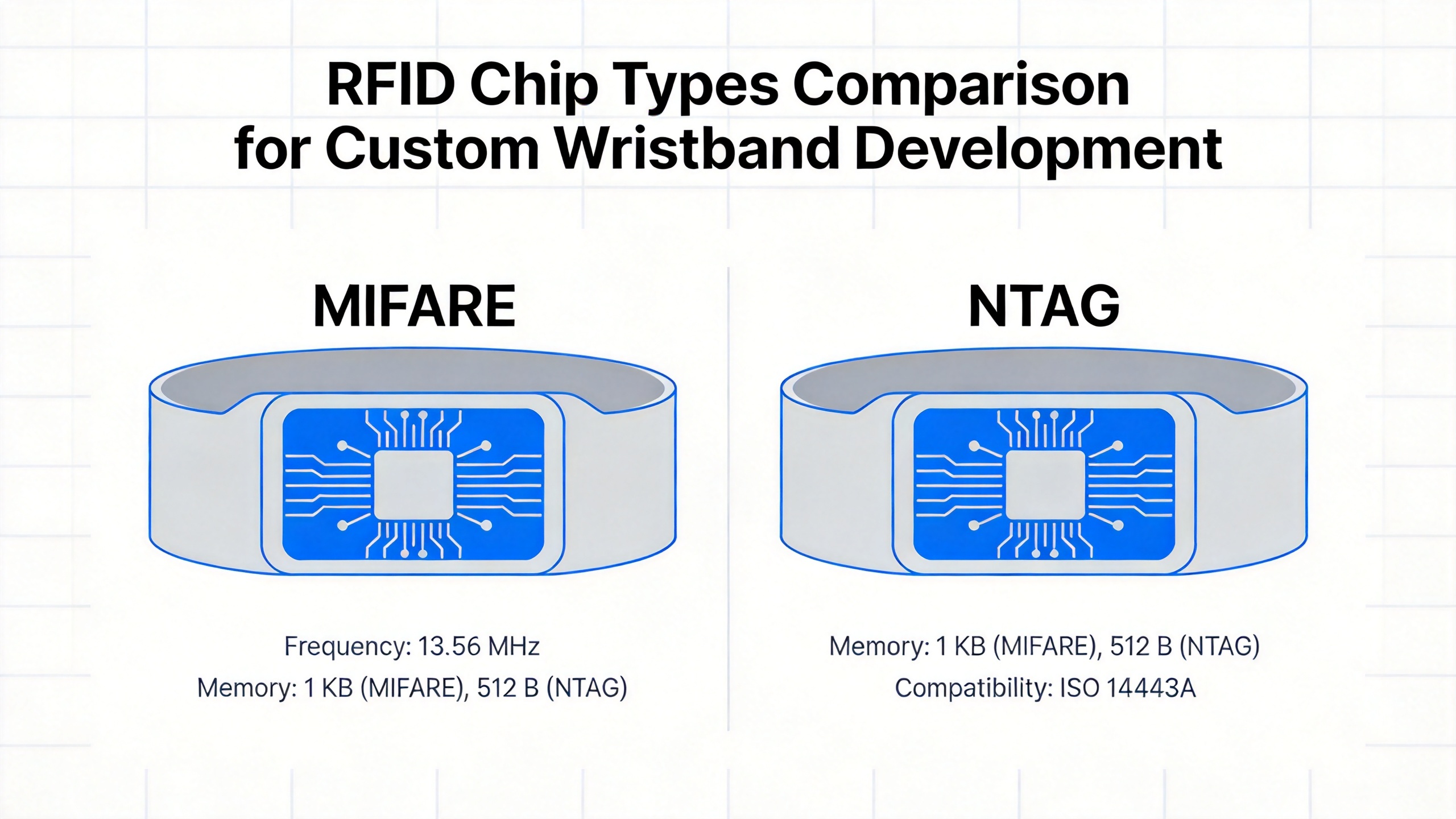

HF družine čipov: MIFARE in NTAG

Za večino prilagojenih RFID trakov z vgrajenimi čipi, ki delujejo na HF frekvenci, se izbira zoži na družino MIFARE (NXP Semiconductors) ali serijo NTAG (tudi NXP). V pogovorih z dobavitelji ju pogosto obravnavajo kot zamenljivi, vendar se razlikujeta glede strukture pomnilnika, varnostne arhitekture in združljivosti s sistemi – razlike, ki so pomembne ob uvedbi v obratovanje.

MIFARE Classic (1K / 4K)

Čip MIFARE Classic ponuja 1 KB ali 4 KB pomnilnika EEPROM, razdeljenega v sektorje z neodvisno zaščito s ključi. Model ključev za sektorje podpira lastno šifriranje, MIFARE Classic pa ostaja vgrajen v stare sisteme za nadzor dostopa iz časa pred tem, ko je bilo NFC široko razširjeno. Kompromis: MIFARE Classic uporablja lastno shemo šifriranja (Crypto‑1), katere ranljivosti so dobro dokumentirane. Za nove projekte razvoja, kjer je varnost prednostna, je nadgradnja MIFARE DESFire EV2/EV3.

MIFARE DESFire EV2 / EV3

Čip DESFire omogoča AES‑128 šifriranje, strukturo imenika aplikacij in več neodvisnih mest za aplikacije na zapestnici. Pred tem, ko plačate višjo ceno za MIFARE DESFire EV3, se vredno vprašati: ali vaš programski sistem za nadzor dostopa dejansko uporablja napredno plast šifriranja? Če vaš sistem prebere le UID, bo MIFARE Classic zagotovil enak rezultat pri odpiranju vratic po ceni, ki predstavlja le del cene čipa. Čip DESFire postane utemeljen izbor, kadar vaš sistem izvaja avtentikacijo na ravni sektorja, shranjuje podatke o plačilih ali hkrati izvaja več aplikacij.

NTAG213 / NTAG215 / NTAG216

Čipke NTAG ponujajo 144 bajtov (NTAG213), 504 bajtov (NTAG215) in 888 bajtov (NTAG216) uporabniške pomnilniške prostornine v preprostejši strukturi, ki je skladna s standardoma ISO 14443‑A in NFC Forum. Splošno so cenejše in lažje za razširjanje kot čipke MIFARE ter imajo široko združljivost z napravami NFC na pametnih telefonih brez potrebe po posebni aplikaciji. Za projekt programabilnih RFID rokavic, ki zahteva osnovno nadzorovanje dostopa ter možnost, da obiskovalci z rokavico dotaknejo pametnega telefona, je NTAG213 pogosto pragmatična izbira – pod predpostavko, da vaš sistem ne zahteva avtentikacije na ravni sektorja, ki jo podpirajo le čipke MIFARE.

Naročil sem, kar sem menil, da je MIFARE Classic 1K za eno zgodnjo razvojno izvedbo – prispelo je združljivo klonsko vezje, ki je uspelo vizualni pregled, a ni opravilo preverjanja avtentikacije v sistemu za nadzor dostopa. Razlika je bila pomembna, saj je sistem uporabil šifriranje na ravni sektorjev. Ta izkušnja me je prepričala, da zahtevam tehnične podatke o vezjih s proizvajalčevimi številkami delov namesto, da se zanašam na kategorična imena v komunikaciji s dobavitelji.

Možnosti UHF vezij za aplikacije zapestnic

UHF vezja za aplikacije zapestnic sledijo standardu EPC Gen2 / ISO 18000-6C, glavne možnosti pa ponujajo podjetja Impinj (Monza R6), NXP (Ucode 8, Ucode 9) in Alien Technology. Delujejo na frekvenci 860–960 MHz, podpirajo ohranitev podatkov 10 let in so zasnovana za hitro masovno branje v logističnih kontekstih.

Ključna težava z UHF pri obliki zapestnice je absorpcija s strani telesa: človeško tkivo zmanjša učinkovit razpon branja iz navedenega specifikacijskega razpona 1–3 m na 20–60 cm v tipičnih primerih prehoda skozi vrata z nosilcem na zapestju. Standardna ploska UHF antena na zapestju deluje slabo; obsežna ali za blizu polje optimizirana konstrukcija delno nadomesti ta primanjkljaj. Pred zaklepanjem UHF specifikacije za vaš projekt RFID zapestnice z čipom potrdite, da geometrija antene upošteva delovanje na telesu.

Zmogljivost pomnilnika in zahteve aplikacije

96‑bajtna pomnilniška kapaciteta NFC čipa se zdi majhna, dokler ne ugotovimo, da se tipičen zapis za nadzor dostopa — ID udeleženca, dovoljenja za cone in časovni žig — prilega v manj kot 40 bajtov, kar pusti dovolj prostora za večino aplikacij za upravljanje dogodkov. Praktično vodilo za pomnilniško kapaciteto:

• Samo za dostop (branje UID): Katera koli čipka z UID-jem dolžine 4–7 bajtov je zadostna. NTAG213 in MIFARE Classic 1K sta oba ustrezna.
• Ena sama bilanca brezgotovnega plačila: Zahteva shranjevanje podatkov v sektorjih; MIFARE Classic 1K (najmanj 2 sektorja), NTAG215/216 ali DESFire, odvisno od zahtev glede varnosti.
• Večnamenska uporaba (dostop + plačilo + zvestoba): Ustrezen arhitekturni model predstavlja MIFARE DESFire EV2/EV3 z imenikom aplikacij. NTAG216 lahko obravnava preproste večpodatkovne primere uporabe brez formalne strukture aplikacij.

Dejanski dosegi branja na zapestju

Ogled ocenjenega razsežnega obsega branja na papirju mi je povedal skoraj nič o dejanskih zmogljivostih vratarja v praksi. Dejansko pomembno je bilo, kako se antena čipa obnaša v pogojih nositve na zapestju. Pri HF čipih je izkrivljanje s strani telesa mogoče nadzorovati z oblikovanjem antene. Pri UHF pa je učinek tako huden, da ga je treba obravnavati kot omejitev pri oblikovanju. Če vaša programabilna RFID-pasovna aplikacija zahteva dosledno branje na razdalji, potrdite, da je dobavitelj preizkusil vgradnjo na telesu – ne v prostem zraku. Razlika med ocenjenimi specifikacijami in specifikacijami pri nositvi na zapestju lahko povsem neveljavni obliko vratarja.

Zaščita pred pisanjem in varnost kodiranja

Za namestitev programabilnih RFID rokavcev, pri kateri so rokavci kodirani pred razdelitvijo in jih po izdaji ni več mogoče spreminjati, je zapisna zaklepanja ključna konfiguracijska korak. Čip NTAG podpira ukaz za zaščito z geslom ter izbirni zaklepni bajt OTP (enkratno programabilen), ki trajno preprečuje nadaljnje pisanje. Čipi MIFARE podpirajo zaščito na ravni sektorja z ključem. V obeh primerih mora biti konfiguracija zapisnega zaklepanja uporabljena med korakom kodiranja, preden rokavci zapustijo obrat.

Če vaša aplikacija zahteva ponovno kodiranje po dogodku – na primer pri večdnevnih dogodkih, kjer se dovoljenja posodobijo vsako jutro – mora biti konfiguracija zaklepanja izrecno omogočena za avtentificirano pisanje, kar je treba določiti že pred začetkom proizvodnje.

Izbira pravega čipa za vaš projekt po meri RFID rokavcev

Okvir za odločanje temelji na štirih spremenljivkah: združljivosti infrastrukture bralnika, zahtevnosti pomnilnika in aplikacije, varnostnih zahtevah ter stroških pri serijski proizvodnji. Če je vaša proizvodnja omejena s časom dobave, zmanjša tveganje neprijavljene zamenjave čipa uporaba čipa z visoko razpoložljivostjo pri več proizvajalcih – tako NTAG213 kot MIFARE Classic 1K izpolnjujeta to zahtevo.

Za razvojne ekipe, ki preučujejo te kompromisne rešitve, združitev izbire čipa z dobaviteljem, ki ponuja tehnično svetovalno podporo že v predproizvodni fazi, zmanjša tveganje neskladja med specifikacijami na risbah in dejansko podporo infrastrukture bralnikov. Chengdu Mind IOT Technology, s sedežem v pilotni coni prostega trgovinskega območja v Sichuanu (Kitajska), ponuja posvetovanje o vrstah čipov kot del svoje storitve razvoja po meri izdelanih RFID rokavov z vgrajenim čipom in tako kupcem pomaga potrditi združljivost še pred zaklepom proizvodnje.

Pravi čip za vaš projekt je tisti, ki izpolnjuje vaše dejanske sistemske zahteve – ne najvišjo specifikacijo v katalogu in ne najnižjo ceno na enoto brez upoštevanja ostalih dejavnikov. Pravilna izbira pred zaklepom orodij je najpomembnejša odločitev, ki jo boste sprejeli v celotnem procesu izdelave po meri.
